Dalam dunia teknik elektro, istilah “star” dan “delta” sering muncul sebagai konfigurasi kabel atau penghubung dalam sistem tiga fase. Kedua jenis konfigurasi ini memiliki perbedaan signifikan dalam cara kerja, aplikasi, dan kelebihan masing-masing. Pemahaman yang baik tentang perbedaan star dan delta sangat penting untuk desain dan instalasi sistem tenaga listrik yang efisien dan aman. Artikel ini akan membahas secara rinci mengenai perbedaan antara star dan delta, termasuk definisi, karakteristik, kelebihan, kekurangan, dan penerapan dalam berbagai situasi.
Pengertian Dasar Star dan Delta
Star (Y) dan Delta (Δ) adalah dua bentuk konfigurasi kabel yang umum digunakan dalam sistem tiga fase. Keduanya merupakan metode untuk menghubungkan komponen seperti motor, generator, dan transformator dalam jaringan listrik. Meskipun keduanya memiliki tujuan yang sama yaitu mendistribusikan daya listrik, mereka memiliki struktur dan sifat yang berbeda.
Konfigurasi Star (Y)
Konfigurasi Star, juga dikenal sebagai Y-connection, adalah sistem yang terdiri dari tiga kabel fasa dan satu kabel netral. Titik tengah dari ketiga kabel tersebut disebut titik bintang (star point), yang biasanya dihubungkan ke tanah. Dalam konfigurasi ini, arus pada setiap kabel fasa sama dengan arus yang melewati beban. Tegangan antara dua kabel fasa (voltage line) adalah akar tiga kali tegangan fasa (voltage phase). Konfigurasi ini umumnya digunakan dalam sistem distribusi daya karena memungkinkan penyeimbangan beban yang lebih baik dan penggunaan isolasi yang lebih sedikit.
Konfigurasi Delta (Δ)
Konfigurasi Delta, juga dikenal sebagai Δ-connection, adalah sistem yang terdiri dari tiga kabel fasa tanpa kabel netral. Ketiga kabel ini membentuk segitiga tertutup, sehingga tidak ada titik tengah yang terhubung ke tanah. Dalam konfigurasi ini, arus pada setiap kabel fasa adalah akar tiga kali arus fasa. Tegangan antara dua kabel fasa sama dengan tegangan fasa. Konfigurasi ini umumnya digunakan dalam sistem transmisi daya karena kemampuannya menangani beban yang lebih besar dan efisiensi yang lebih tinggi dalam jarak pendek.
Perbedaan Utama Antara Star dan Delta
Berikut adalah beberapa perbedaan utama antara konfigurasi Star dan Delta:
1. Struktur dan Komponen
- Star (Y): Terdiri dari tiga kabel fasa dan satu kabel netral.
- Delta (Δ): Terdiri dari tiga kabel fasa tanpa kabel netral.
2. Tegangan dan Arus
- Star (Y): Tegangan garis (line voltage) adalah akar tiga kali tegangan fasa (phase voltage). Arus garis (line current) sama dengan arus fasa.
- Delta (Δ): Tegangan garis sama dengan tegangan fasa. Arus garis adalah akar tiga kali arus fasa.
3. Penggunaan Netral
- Star (Y): Memiliki kabel netral yang berguna untuk menyeimbangkan beban dan memberikan referensi tegangan.
- Delta (Δ): Tidak memiliki kabel netral, sehingga tidak cocok untuk beban yang tidak seimbang.
4. Efisiensi dan Isolasi
- Star (Y): Membutuhkan isolasi yang lebih sedikit karena tegangan fasa lebih rendah dibandingkan tegangan garis.
- Delta (Δ): Membutuhkan isolasi yang lebih tinggi karena tegangan garis sama dengan tegangan fasa.
5. Aplikasi
- Star (Y): Umumnya digunakan dalam sistem distribusi daya untuk jarak jauh.
- Delta (Δ): Umumnya digunakan dalam sistem transmisi daya untuk jarak pendek.
Kelebihan dan Kekurangan
Kelebihan Star (Y)
- Penyeimbangan Beban: Memungkinkan penyeimbangan beban yang lebih baik.
- Isolasi Rendah: Membutuhkan isolasi yang lebih sedikit.
- Kemudahan Instalasi: Lebih mudah dalam instalasi dan pemeliharaan.
Kekurangan Star (Y)
- Tidak Cocok untuk Beban Tidak Seimbang: Tanpa kabel netral, beban yang tidak seimbang dapat menyebabkan masalah.
- Batasan Jarak: Kurang efisien untuk jarak jauh karena risiko penurunan tegangan.
Kelebihan Delta (Δ)
- Efisiensi Tinggi: Cocok untuk beban yang lebih besar.
- Tidak Membutuhkan Netral: Tidak memerlukan kabel netral, sehingga lebih ringkas.
Kekurangan Delta (Δ)
- Isolasi Tinggi: Membutuhkan isolasi yang lebih tinggi.
- Tidak Cocok untuk Beban Tidak Seimbang: Tidak memiliki kabel netral, sehingga kurang fleksibel.
Aplikasi dalam Sistem Listrik
Star (Y) dalam Sistem Distribusi
Konfigurasi Star sering digunakan dalam sistem distribusi daya karena kemampuannya menyeimbangkan beban dan meminimalkan risiko penurunan tegangan. Contoh aplikasi meliputi:
– Jaringan Listrik Rumah Tangga: Digunakan untuk pasokan listrik rumah tangga dengan tegangan rendah.
– Sistem Penyimpanan Energi: Digunakan dalam sistem penyimpanan energi untuk menjaga stabilitas tegangan.
Delta (Δ) dalam Sistem Transmisi
Konfigurasi Delta digunakan dalam sistem transmisi daya karena kemampuannya menangani beban yang lebih besar dan efisiensi yang lebih tinggi. Contoh aplikasi meliputi:
– Jaringan Listrik Industri: Digunakan dalam industri untuk pasokan listrik yang stabil dan kuat.
– Generator Listrik: Digunakan dalam generator listrik untuk meningkatkan efisiensi dan kapasitas output.

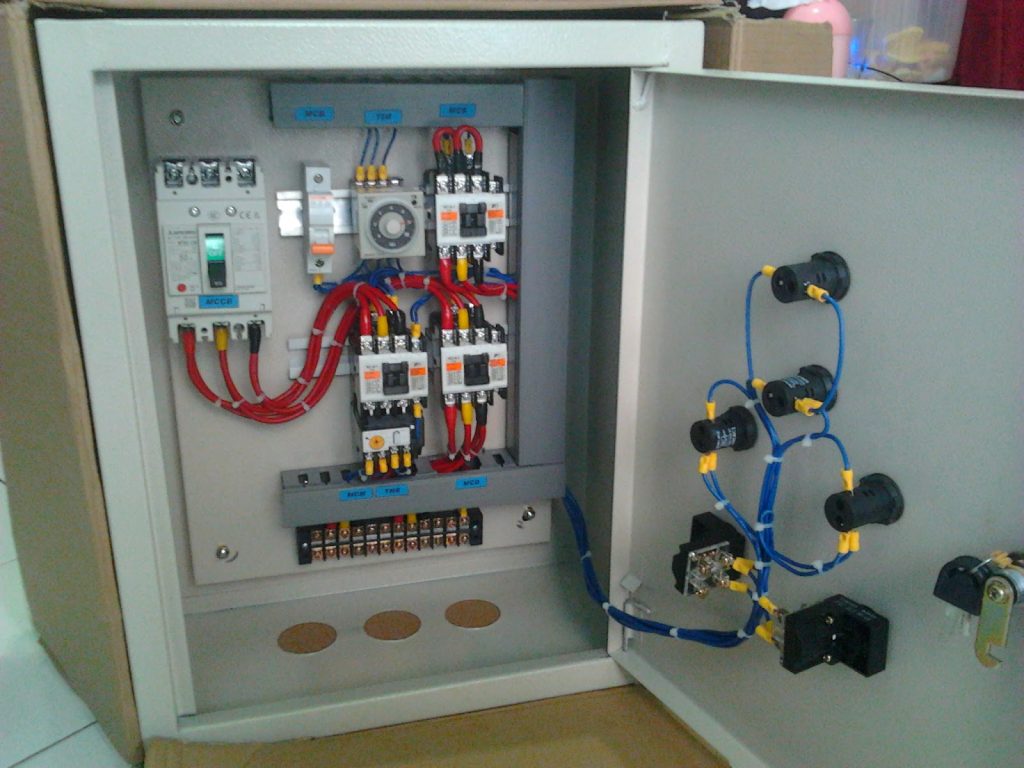

Perbedaan dalam Motor Listrik
Dalam konteks motor listrik, konfigurasi Star dan Delta memiliki dampak signifikan terhadap kinerja motor. Berikut adalah perbedaan utamanya:
Motor dengan Konfigurasi Star
- Arus Start Rendah: Menghasilkan arus start yang lebih rendah, sehingga mengurangi beban pada jaringan listrik.
- Torsi Awal Rendah: Torsi awal yang lebih rendah dibandingkan konfigurasi Delta.
- Penggunaan dalam Sistem Distribusi: Cocok untuk sistem distribusi daya yang membutuhkan arus start yang rendah.
Motor dengan Konfigurasi Delta
- Arus Start Tinggi: Menghasilkan arus start yang lebih tinggi, sehingga membutuhkan pasokan daya yang lebih besar.
- Torsi Awal Tinggi: Torsi awal yang lebih tinggi, cocok untuk aplikasi yang membutuhkan daya tinggi.
- Penggunaan dalam Sistem Transmisi: Cocok untuk sistem transmisi daya yang membutuhkan daya tinggi dan efisiensi.
Kesimpulan
Perbedaan antara konfigurasi Star dan Delta dalam sistem listrik sangat penting untuk dipahami dalam desain dan instalasi sistem tenaga listrik. Konfigurasi Star (Y) lebih cocok untuk sistem distribusi daya karena kemampuannya menyeimbangkan beban dan meminimalkan risiko penurunan tegangan. Sementara itu, konfigurasi Delta (Δ) lebih cocok untuk sistem transmisi daya karena efisiensinya dalam menangani beban yang lebih besar. Pemilihan konfigurasi yang tepat akan memastikan kinerja yang optimal dan keandalan sistem listrik.
