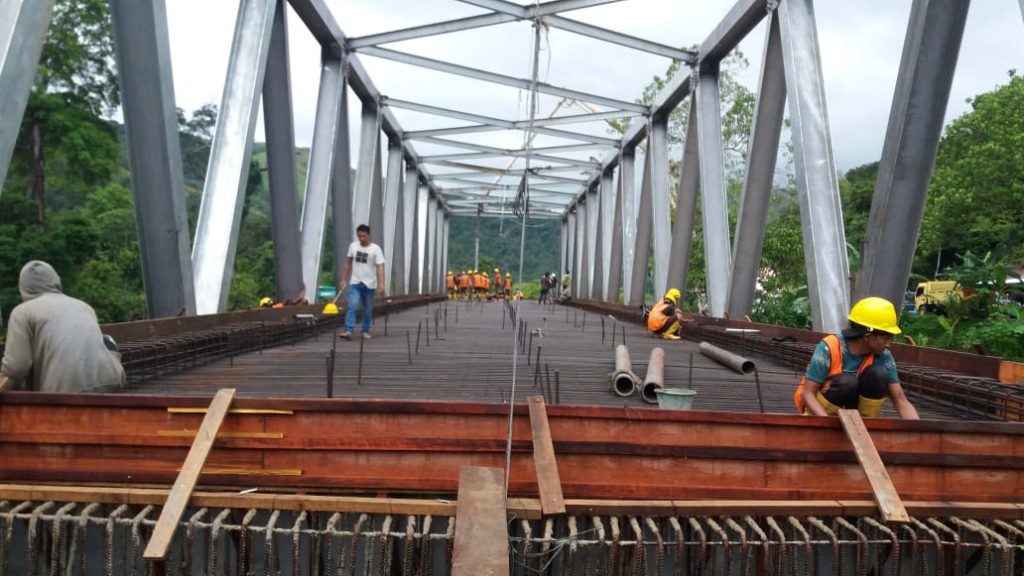

Jembatan rangka baja adalah salah satu jenis struktur bangunan yang digunakan untuk menghubungkan dua titik yang terpisah, seperti sungai, lembah, atau jalan raya. Dengan kekuatannya yang tinggi dan fleksibilitas dalam desain, jembatan rangka baja menjadi pilihan utama dalam berbagai proyek infrastruktur. Struktur ini terdiri dari rangkaian batang-batang baja yang saling terhubung dengan sambungan khusus, sehingga mampu menahan beban secara efisien. Di Indonesia, jembatan rangka baja sering digunakan dalam pembangunan jembatan jalan raya, jembatan pejalan kaki, maupun jembatan kereta api.
Penggunaan jembatan rangka baja tidak hanya terbatas pada kekuatan strukturalnya, tetapi juga karena kelebihan-kelebihan lain seperti biaya konstruksi yang relatif lebih rendah dibandingkan material lain, waktu pemasangan yang cepat, serta kemudahan dalam perawatan dan pemeliharaan. Selain itu, jembatan rangka baja juga memiliki daya tahan terhadap cuaca ekstrem, sehingga cocok digunakan di daerah dengan kondisi iklim yang beragam. Dalam artikel ini, kita akan membahas secara mendalam tentang pengertian, struktur, dan berbagai jenis jembatan rangka baja yang umum digunakan.
Struktur jembatan rangka baja dirancang untuk membagi beban secara merata melalui sistem batang-batang yang saling terhubung. Setiap komponen dalam struktur ini memiliki peran penting dalam menopang beban lalu lintas, baik dari kendaraan maupun pejalan kaki. Desain jembatan ini juga sangat fleksibel, sehingga dapat disesuaikan dengan berbagai kondisi geografis dan kebutuhan teknis. Misalnya, jembatan rangka baja bisa dibuat dengan bentang pendek atau panjang, sesuai dengan kebutuhan proyek. Tidak hanya itu, struktur ini juga memberikan estetika yang menarik, terutama ketika diterapkan dalam desain modern.
Dalam konteks pembangunan infrastruktur di Indonesia, jembatan rangka baja memiliki peran penting dalam mempercepat pengembangan wilayah dan meningkatkan aksesibilitas. Dengan adanya jembatan-jembatan ini, masyarakat dapat lebih mudah berpindah antar wilayah, sehingga memfasilitasi pertumbuhan ekonomi dan sosial. Selain itu, jembatan rangka baja juga menjadi solusi ideal untuk daerah-daerah yang sulit diakses oleh alat transportasi berat, karena strukturnya yang ringan namun kokoh.
Klasifikasi Jembatan Rangka Baja
Jembatan rangka baja diklasifikasikan berdasarkan beberapa aspek, termasuk lebar total jembatan, beban lalu lintas, dan standar desain yang digunakan. Berdasarkan Peraturan Direktorat Jenderal Bina Marga, Kementerian Pekerjaan Umum, Republik Indonesia, jembatan rangka baja dapat dibagi menjadi tiga kelas utama, yaitu Kelas A, Kelas B, dan Kelas C. Setiap kelas memiliki spesifikasi yang berbeda terkait lebar jembatan dan beban yang diperbolehkan.
Kelas A dirancang sebagai jembatan permanen dengan lebar total 9 meter, terdiri dari badan jalan 7 meter dan trotoar 1 meter di kedua sisi. Jembatan ini menggunakan beban lalu lintas BM-100, yang merupakan standar beban untuk jembatan jalan raya. Kelas B memiliki lebar total 7 meter, dengan badan jalan 6 meter dan trotoar 0,5 meter di setiap sisi. Beban lalu lintas yang digunakan pada kelas ini juga sama, yaitu BM-100. Sementara itu, Kelas C memiliki lebar total 4,5 meter, terdiri dari badan jalan 3,5 meter dan trotoar 0,5 meter di kedua sisi. Jembatan kelas ini menggunakan beban BM-70, yang lebih ringan dibandingkan kelas sebelumnya.
Selain klasifikasi berdasarkan lebar dan beban, jembatan rangka baja juga harus memenuhi standar desain yang ditetapkan, seperti Standard Desain Jembatan BMS 1992 dan Spesifikasi AASHTO 1992 Edisi 15. Standar-standar ini mencakup parameter teknis seperti kekuatan bahan, metode pemasangan, dan cara pengujian struktur agar memenuhi persyaratan keselamatan dan keandalan. Dengan demikian, jembatan rangka baja yang dibangun di Indonesia pasti telah melewati proses evaluasi dan penilaian yang ketat, sehingga aman digunakan dalam jangka panjang.
Struktur Utama dan Sekunder Jembatan Rangka Baja
Struktur jembatan rangka baja terdiri dari dua bagian utama, yaitu struktur utama dan struktur sekunder. Struktur utama merupakan komponen yang bertanggung jawab atas penyanggaan beban secara keseluruhan, sedangkan struktur sekunder berfungsi sebagai pelengkap yang meningkatkan stabilitas dan kekuatan struktur. Kedua komponen ini saling melengkapi untuk memastikan kehandalan dan keamanan jembatan.
Struktur Utama
Struktur utama jembatan rangka baja terdiri dari rangkaian batang-batang baja yang saling terhubung melalui sambungan khusus seperti las atau baut. Batang-batang ini berperan sebagai elemen struktural yang menahan gaya aksial (tarik atau tekan) akibat beban lalu lintas dan lingkungan. Jenis baja yang digunakan pada struktur utama biasanya adalah High Tensile Steel dengan mutu JIS SM-490 atau setara, yang menawarkan kekuatan tinggi dan ketahanan terhadap korosi. Selain itu, struktur utama juga dilengkapi dengan pelat buhul yang berfungsi sebagai penghubung antar batang, sehingga memperkuat hubungan antara komponen-komponen struktur.
Struktur Sekunder
Struktur sekunder mencakup komponen-komponen pendukung seperti pelat lantai, balok penghubung, dan sistem penahan angin. Pelat lantai biasanya terbuat dari beton atau bahan komposit yang dipasang di atas balok baja, sehingga memberikan permukaan yang rata dan kuat untuk lalu lintas. Balok penghubung berfungsi sebagai penyebar beban dari lantai jembatan ke struktur utama, sementara sistem penahan angin digunakan untuk mengurangi dampak angin kencang pada struktur. Material yang digunakan untuk struktur sekunder biasanya adalah High Tensile Steel dengan mutu JIS SM-400 atau setara, yang menawarkan kekuatan dan ketahanan yang cukup untuk mendukung fungsi-fungsi tersebut.
Spesifikasi Material untuk Jembatan Rangka Baja
Material yang digunakan dalam konstruksi jembatan rangka baja harus memenuhi standar kekuatan, ketahanan, dan keselamatan yang ditetapkan. Berikut adalah spesifikasi material utama yang umum digunakan:
- Struktur Utama: Menggunakan High Tensile Steel dengan mutu JIS SM-490 atau setara. Baja ini memiliki kekuatan tarik tinggi dan ketahanan terhadap korosi, sehingga cocok digunakan untuk struktur utama yang menahan beban besar.
- Struktur Sekunder: Menggunakan High Tensile Steel dengan mutu JIS SM-400 atau setara. Material ini memiliki kekuatan yang cukup untuk mendukung fungsi struktur sekunder tanpa mengorbankan bobot dan biaya produksi.
- Baut & Washer: Menggunakan baut dengan grade 8.8 atau setara, seperti A-325. Baut ini dirancang untuk menahan gaya tarik dan tekan yang timbul dari sambungan struktur.
- Las: Menggunakan elektroda E70xx atau E60xx sesuai dengan AWS (American Welding Standard). Las ini memastikan sambungan yang kuat dan tahan terhadap beban dinamis.
- Proteksi: Dilakukan perlakuan Hot Dip Galvanized atau Zinc Rich Paint dengan ketebalan minimum 100 Micron. Perlakuan ini melindungi baja dari korosi akibat paparan cuaca dan lingkungan.
- Elastometric Pad: Menggunakan karet atau bahan sintetis dengan kekerasan 55 (toleransi ±5) dan lapisan internal pelat baja SS-400. Elastomer ini berfungsi sebagai penyerap getaran dan mengurangi gesekan antara struktur utama dan lantai jembatan.
Dengan mematuhi spesifikasi material yang ketat, jembatan rangka baja dapat beroperasi dengan aman dan tahan lama, bahkan dalam kondisi lingkungan yang ekstrem. Proses produksi dan pemasangan juga dilakukan dengan standar yang sama, sehingga memastikan kualitas akhir yang optimal.
Keunggulan Jembatan Rangka Baja
Jembatan rangka baja memiliki berbagai keunggulan yang membuatnya menjadi pilihan utama dalam konstruksi infrastruktur. Pertama, kekuatan struktural yang tinggi membuat jembatan ini mampu menahan beban berat, baik dari kendaraan maupun lingkungan. Dengan menggunakan baja berkualitas tinggi, jembatan ini mampu bertahan dalam jangka panjang tanpa mengalami kerusakan signifikan.
Kedua, jembatan rangka baja lebih murah dibandingkan material lain seperti beton atau kayu. Hal ini disebabkan oleh efisiensi penggunaan bahan, karena baja memiliki kekuatan yang tinggi sehingga membutuhkan volume bahan yang lebih sedikit. Selain itu, biaya pemasangan juga lebih rendah karena struktur ini dapat dibuat di pabrik dan dipasang secara cepat di lokasi proyek.
Ketiga, jembatan rangka baja memiliki tingkat keselamatan kerja yang tinggi. Proses pemasangan yang relatif cepat dan minimnya kebutuhan ruang kerja membuat risiko cedera bagi pekerja lebih rendah dibandingkan dengan metode konstruksi lain. Selain itu, struktur ini mudah dipasang dan dapat dilepas pasang dengan cepat jika diperlukan, tanpa menyebabkan limbah atau kerusakan pada lingkungan sekitar.
Keempat, jembatan rangka baja memiliki fleksibilitas dalam desain. Struktur ini dapat disesuaikan dengan berbagai bentuk arsitektur, baik untuk proyek modern maupun tradisional. Selain itu, jembatan ini juga ramah lingkungan karena dapat menggantikan penggunaan kayu sebagai bahan konstruksi, sehingga membantu menjaga keberlanjutan lingkungan.
Dengan semua keunggulan ini, jembatan rangka baja menjadi solusi ideal untuk berbagai kebutuhan infrastruktur, baik di perkotaan maupun daerah terpencil. Dengan kekuatan, efisiensi, dan keamanan yang terjamin, jembatan rangka baja akan terus menjadi pilihan utama dalam pembangunan jembatan di masa depan.
Pembagian Jenis-Jenis Jembatan Rangka Baja
Jembatan rangka baja dapat dibagi berdasarkan berbagai kriteria, termasuk fungsinya, lokasinya, bahan konstruksi, dan tipe struktur. Setiap kategori memiliki karakteristik dan kegunaan yang berbeda, sehingga memungkinkan pemilihan jembatan yang sesuai dengan kebutuhan proyek.
Berdasarkan Fungsi
Jembatan rangka baja dapat dibagi menjadi beberapa jenis berdasarkan fungsinya. Contohnya, jembatan jalan raya (highway bridge) digunakan untuk menghubungkan jalur-jalur utama, sedangkan jembatan kereta api (railway bridge) dirancang khusus untuk lalu lintas kereta. Jembatan pejalan kaki atau penyeberangan (pedestrian bridge) digunakan untuk memfasilitasi perjalanan orang-orang yang ingin menyeberang, tanpa mengganggu lalu lintas kendaraan.
Berdasarkan Lokasi
Lokasi juga menjadi faktor penting dalam pembagian jenis jembatan. Jembatan di atas sungai atau danau biasanya memiliki bentang yang lebih panjang, sedangkan jembatan di atas lembah atau jalan yang sudah ada (fly over) dirancang untuk menghindari hambatan lalu lintas. Jembatan di dermaga (jetty) digunakan untuk keperluan maritim, seperti pelabuhan atau tempat pendaratan kapal.
Berdasarkan Bahan Konstruksi
Meskipun jembatan rangka baja terutama terbuat dari baja, ada juga variasi lain yang menggunakan bahan kombinasi. Contohnya, jembatan komposit (composite bridge) menggabungkan baja dan beton untuk meningkatkan kekuatan dan stabilitas struktur. Namun, jembatan rangka baja tetap menjadi pilihan utama karena keunggulan kekuatan dan fleksibilitasnya.
Berdasarkan Tipe Struktur
Secara khusus, jembatan rangka baja dapat dibagi menjadi beberapa tipe struktur, seperti jembatan gelagar I (rolled steel girder bridge), jembatan gelagar pelat (plate girder bridge), jembatan gelagar kotak (box girder bridge), jembatan rangka (truss bridge), jembatan pelengkung (arch bridge), jembatan gantung (suspension bridge), dan jembatan struktur kabel (cable stayed bridge). Setiap tipe memiliki kelebihan dan kelemahan tersendiri, sehingga pemilihan harus disesuaikan dengan kondisi proyek dan kebutuhan teknis.
Jenis-Jenis Jembatan Rangka Baja yang Umum Digunakan
Di antara berbagai tipe struktur jembatan rangka baja, terdapat beberapa jenis yang paling umum digunakan dalam konstruksi infrastruktur. Berikut adalah penjelasan singkat mengenai masing-masing jenis:
1. Jembatan Gelagar I (Rolled Steel Girder Bridge)
Jembatan gelagar I terdiri dari beberapa gelagar I canai panas yang saling terhubung. Bentang jembatan ini biasanya berkisar antara 10 hingga 30 meter. Jembatan ini bisa bersifat komposit atau non-komposit, tergantung pada penggunaan penghubung geser (shear connector) dan jenis lantai jembatan. Gelagar I umumnya digunakan untuk jembatan dengan bentang pendek hingga sedang.
2. Jembatan Gelagar Pelat (Plate Girder Bridge)
Jembatan gelagar pelat terdiri dari dua atau lebih gelagar yang terbuat dari pelat-pelat baja dan baja siku yang diikat dengan paku keling atau las. Bentang jembatan ini biasanya berkisar antara 30 hingga 90 meter. Jembatan ini cocok digunakan untuk proyek dengan bentang sedang hingga panjang, karena strukturnya yang kokoh dan stabil.
3. Jembatan Gelagar Kotak (Box Girder Bridge)
Jembatan gelagar kotak terdiri dari pelat-pelat berbentuk kotak empat persegi atau trapesium. Bentang jembatan ini biasanya berkisar antara 30 hingga 60 meter. Jembatan ini bisa terdiri dari gelagar kotak tunggal atau beberapa gelagar yang tersusun. Struktur ini cocok digunakan untuk jembatan dengan bentang sedang hingga panjang, karena mampu menahan beban berat secara efisien.
4. Jembatan Rangka (Truss Bridge)
Jembatan rangka terdiri dari batang-batang yang saling terhubung dengan pelat buhul, dengan pengikat paku keling, baut, atau las. Batang-batang ini hanya menahan gaya aksial (tarik atau tekan), tidak seperti pada jembatan gelagar yang menahan momen lentur dan gaya lintang. Jembatan rangka umumnya digunakan untuk jembatan dengan bentang sedang hingga panjang, terutama dalam proyek-proyek yang membutuhkan struktur yang kokoh dan tahan lama.
5. Jembatan Pelengkung (Arch Bridge)
Jembatan pelengkung memiliki struktur berbentuk lengkung tiga sendi, dengan sendi ketiga terletak di puncak atas. Keistimewaan dari struktur ini adalah momen yang terjadi lebih kecil karena adanya gaya horisontal pada perletakan yang menghasilkan momen negatif. Jembatan pelengkung cocok digunakan untuk jembatan dengan bentang panjang, karena mampu menahan beban berat dengan efisiensi tinggi.
6. Jembatan Gantung (Suspension Bridge)
Jembatan gantung memiliki struktur yang terdiri dari kabel-kabel penggantung yang menopang lantai jembatan. Semua gaya vertikal disalurkan melalui kabel-kabel ini ke tiang (pylon) dan perletakan ujung. Jembatan gantung yang terkenal adalah Jembatan Akashi Kaikyo di Jepang, dengan bentang utama sepanjang 1.991 meter. Jembatan ini cocok digunakan untuk jembatan dengan bentang sangat panjang, seperti di atas sungai-sungai besar atau laut.
7. Jembatan Struktur Kabel (Cable Stayed Bridge)
Jembatan struktur kabel memiliki struktur yang sepenuhnya menopang gaya vertikal melalui kabel-kabel penggantung yang terhubung ke tiang (pylon). Jembatan ini cocok digunakan untuk jembatan dengan bentang panjang hingga sangat panjang, seperti Jembatan Sutong di Tiongkok, dengan bentang 1.088 meter. Struktur ini menawarkan estetika yang menarik dan efisiensi dalam penyaluran beban.
Dengan berbagai jenis jembatan rangka baja yang tersedia, pemilihan jenis yang tepat sangat penting untuk memastikan keandalan, keamanan, dan efisiensi dalam konstruksi infrastruktur.
